Proportionale & mengengesteuerte Dosierung

Dosieranlagen für Industrie und Gewerbe

Ob Korrosionsschutz im Trinkwassernetz, Antiscalant vor der Umkehrosmose oder Prozesschemie: Die Dosiermenge muss dem Verbrauch folgen, damit die Konzentration konstant bleibt. Vom anschlussfertigen Kompaktgerät bis zur leittechnikfähigen Station mit 500-Liter-Behälter.

Auslegung anfragen Technische Daten

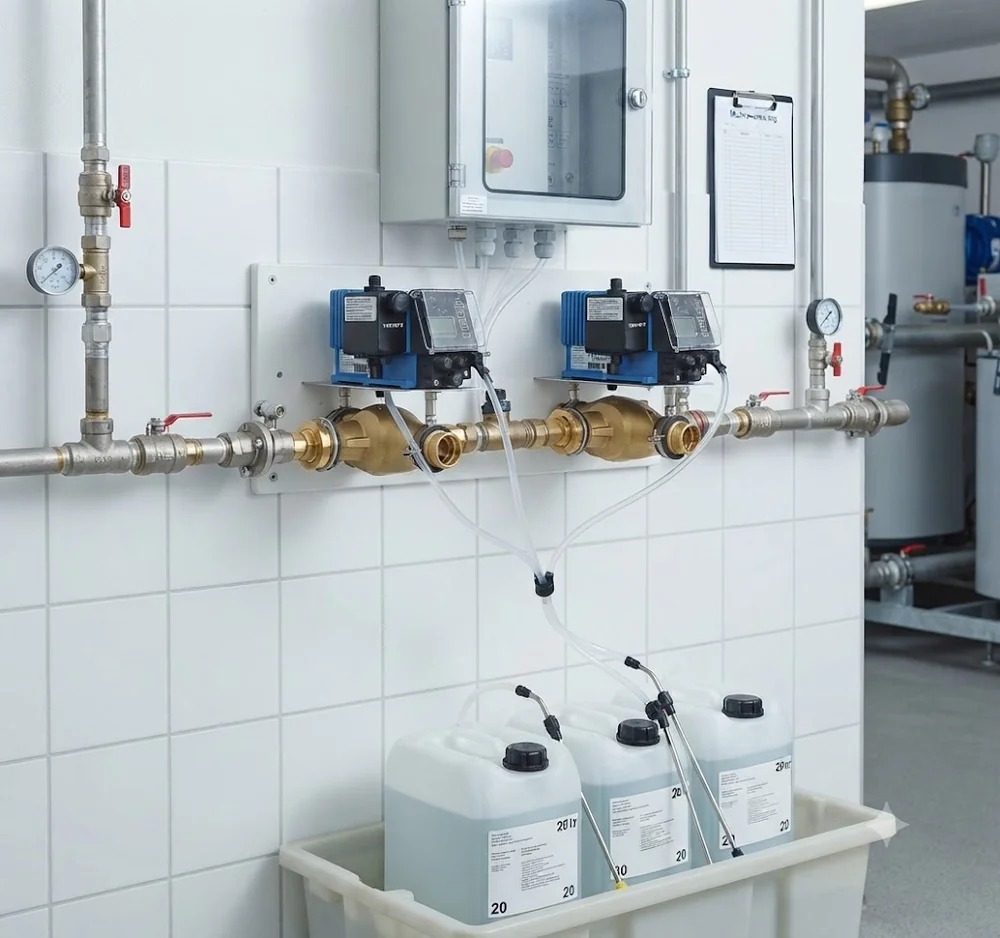

Dosieranlagen mit Behältern im Technikraum

Diese Seite behandelt Prozess- und Anlagendosierung – Kompaktanlagen, leittechnikfähige Dosierstationen und PE-Behälter bis 1.000 Liter. Geht es um Korrosionsschutz im Trinkwassernetz eines Wohn- oder Geschäftsgebäudes, ist die Promatik-Station mit ReguDos die richtige Lösung.

Leitungsschutz Trinkwasser →

Drei Bauformen

Kompaktanlage, Station oder Behälter

Die Kompaktanlage ist die einfachste Form der proportionalen Dosierung. Die Dosierstation bietet deutlich mehr Steuerungsmöglichkeiten und lässt sich in eine Leittechnik einbinden. Dosierbehälter nehmen das Mittel auf und tragen zugleich die Pumpe.

Kompaktdosieranlagen KD Hochleistungs-Motordosierpumpe, Sauglanze mit zweistufigem Niveauschalter, Kontaktwasserzähler und federbelastete Impfstelle – vormontiert und aufeinander abgestimmt.

Dosierstationen Pumpe, Behälter, Sauglanze und Dosierventil als fertige Einheit. Interne Frequenzregelung, Normsignal 0/4–20 mA, Impulsmultiplikation und -division, Erfassung von Betriebs- und Verbrauchsdaten.

Dosierbehälter DB Zylindrische Behälter aus UV-stabilisiertem LLDPE, lebensmittelecht, mit eingesinterter Literskala, Brückenausführung für die Pumpenmontage und Entleerung über Verschlussstopfen ¾".

Externe Dosiersperre Über den Sperreingang lässt sich die Dosierung von außen stillsetzen – etwa bei Anlagenstillstand oder wenn eine vorgeschaltete Stufe abschaltet.

Leermeldung Zweistufige Niveauvorwarnung: erst Vorwarnung, dann Leermeldung – mit Eingang und Ausgang für die Weitergabe an die Leittechnik.

Optionen am Behälter Handstampfmischer, Handrührwerk oder Elektrorührwerk bei absetzenden Medien, Steckschloss gegen unbefugten Zugriff, zusätzliches Dosierventil.

Anlagen, Stationen und Behälter

Der Anschluss richtet sich nach der Rohrleitung, die Pumpenleistung nach Durchfluss und gewünschter Konzentration. Für die Auslegung brauchen wir Spitzendurchfluss, Tagesverbrauch und die Wasseranalyse.

Kompaktdosieranlagen – anschlussfertig vormontiert

Ein Kontaktwasserzähler misst den Durchfluss und gibt Impulse an die Dosierpumpe – die Dosiermenge folgt automatisch dem Verbrauch. Auf Wunsch auch mit Lang-Dosierpumpe EMP-KKS lieferbar.

Typ Anschluss Max. Dosierleistung

KD-2,5 ¾" 1,4 l/h

KD-5 1" 1,4 l/h

KD-10 1½" 2,5 l/h

Wofür Kompaktanlagen geeignet sind

Anwendung Dosiermittel Hinweis

Leitungsschutz Trinkwasser ReguDos nach TWVO § 11 Einbau direkt hinter dem Hauswasserzähler

Membranschutz Umkehrosmose Antiscalant OsmoDos Impfstelle vor die Hochdruckpumpe setzen

Kleine Gewerbeanlagen je nach Anwendung Dosiermenge nach Wasseranalyse festlegen

Dosierstationen mit ECO ADD-Pumpe

Zwei Leistungsklassen: 0,5–5,0 l/h und 0,11–11,0 l/h. Behältergrößen von 60 bis 500 Liter.

Pumpenleistung Behältergrößen

0,5–5,0 l/h DA 60 · DA 100 · DA 200 · DA 300

0,11–11,0 l/h DA 100 · DA 200 · DA 300 · DA 500

Ausstattung: Hochleistungsdosierpumpe mit mechanischer Hubverstellung, PE-Behälter mit Sauglanze, federbelastetes Dosierventil mit 2 m Dosierleitung, Frequenzregelung intern, Hubsignalausgang, Impulseingang mit Multiplikation und Division.

Dosierbehälter Typ DB

Werkstoff UV-stabilisiertes LLDPE, lebensmittelecht, Wandstärke ca. 5 mm. Maße in mm, andere Farben auf Anfrage.

Typ Deckel Schraubdeckel Ø Durchmesser Höhe

DB 35 L Schwarz 79 mm 350 mm 495 mm

DB 60 L Blau 132 mm 450 mm 545 mm

DB 100 L Schwarz 160 mm 450 mm 760 mm

DB 200 L Schwarz 160 mm 550 mm 990 mm

DB 300 L Schwarz 160 mm 660 mm 1040 mm

DB 500 L Schwarz 160 mm 815 mm 1080 mm

DB 1000 L Schwarz 410 mm 1080 mm 1350 mm

Aufstellung: Behälter frostfrei und für den Bediener erreichbar aufstellen, bei aggressiven Medien in eine Auffangwanne. Das Behältervolumen so wählen, dass ein Gebinde vollständig hineinpasst – angebrochene Kanister sind die häufigste Ursache für Verwechslungen.

Für den Leitungsschutz im Trinkwasser sind Promatik-Station und ReguDos die Standardlösung – Details auf der Seite Dosiertechnik.

Dosieranlage anfragen

Spitzendurchfluss, Tagesverbrauch und Dosiermittel – wir legen Pumpe und Behälter aus. Antwort innerhalb von 24 Stunden.
